Toplotno opterećenje
Mašine i procesi mogu dodatno podići temperaturu u radnim zonama i stvoriti lokalne „džepove“ toplote.
Industrijsko hlađenje proizvodnje u Srbiji
Hlađenje proizvodnje koje radi i kada je hala velika, topla i zahtevna
Kada mašine, krov, procesi i letnje temperature podignu temperaturu u pogonu, potrebno je više od ventilatora. Industrijsko evaporativno hlađenje dovodi velike količine svežeg, rashlađenog spoljašnjeg vazduha tamo gde je najpotrebnije.
100% svež vazduhkontinuiran dotok spoljašnjeg vazduha
Veliki protocirešenja za hale i proizvodne zone
Bez univerzalne ponudeprocena prema realnim uslovima pogona
Svež vazduh • velika izmena • ciljano hlađenje
Problem u proizvodnji
Visoka temperatura nije samo pitanje komfora
U proizvodnom pogonu toplota dolazi istovremeno iz više izvora: od spoljne temperature i zagrejanog krova do mašina, procesa, rasvete i ljudi. Zato se problem retko rešava jednostavnim dodavanjem još jednog ventilatora.
↺
Ventilacija bez hlađenja
Veliki ventilatori mogu poboljšati osećaj strujanja, ali ne moraju sniziti temperaturu vazduha koji ulazi u proizvodnju.
↗
Otvorena vrata i kapije
Česta izmena robe i materijala otežava klasično kondicioniranje cele zapremine hale zatvorenim sistemom.
⚙
Različite zone
Nisu svi delovi proizvodnje jednako kritični. Često je optimalno hladiti radne i procesne zone, a ne svaki kubni metar objekta.
Evaporativno hlađenje
Drugačiji pristup hlađenju proizvodnje
Industrijsko evaporativno hlađenje koristi vodu i protok spoljašnjeg vazduha da bi snizilo temperaturu dovodnog vazduha. Umesto dominantne recirkulacije unutrašnjeg vazduha, sistem radi sa velikom količinom svežeg vazduha i tako istovremeno pomaže hlađenju i ventilaciji.
Za proizvodne hale to je posebno važno kada se tokom rada stvaraju toplota, mirisi, isparenja ili kada objekat ima česte izmene vazduha zbog otvorenih kapija. Projektovanje se zato zasniva na toplotnom opterećenju, potrebnom protoku, distribuciji vazduha i zahtevima procesa.
Više o industrijskim rešenjima na CoolTech.rs →Princip: topao spoljašnji → rashlađen dovodni vazduh
Sistem se bira prema potrebama proizvodnog procesa: direktna evaporacija kada je dodatna vlaga prihvatljiva ili indirektni M-Cycle kada se traži rashlađen vazduh bez dodavanja vlage.
Direktno ili indirektno
Dva načina da se proizvodnji dovede rashlađen svež vazduh
Ne postoji jedan tip uređaja za svaki pogon. Ključna razlika je da li proces i prostor dozvoljavaju povećanje vlažnosti dovodnog vazduha.
Karakteristika
Direktno evaporativno
Indirektno evaporativno
Princip rada
Vazduh se hladi direktnim isparavanjem vode
Hlađenje se odvija preko odvojenih suvih i vlažnih kanala
Vlažnost u prostoru
Povećava se
Ne dodaje se vlaga dovodnom vazduhu
Tipična primena
Velike hale, skladišta, radionice i manje osetljivi procesi
Proizvodnja sa kontrolom vlage, prehrana, štampa, drvo, elektronika i kritične zone
Uređaji za industriju
Climate Wizard i Coolair sistemi iz CoolTech ponude
Model se ne bira samo prema kvadraturi. Protok, pritisak, unutrašnji izvori toplote, kanalska mreža, vlažnost i način rada proizvodnje utiču na konačno rešenje.
do 5.360 m³/h • do 42 kW
Climate Wizard CW-3
Kompaktna jedinica za indirektno evaporativno hlađenje. Pogodna za ciljane zone, manje objekte ili aplikacije u kojima je važan kvalitet svežeg vazduha bez dodavanja vlage.
Detalji proizvoda →1.100 L/s • 1,8 kW
Climate Wizard CW-H15
Indirektno evaporativno rešenje za komercijalne i industrijske prostore, uključujući delimično otvorene aplikacije i integraciju sa drugim HVAC sistemima.
Detalji proizvoda →7.400–8.500 L/s
Climate Wizard CW-80
Velika industrijska jedinica za visoke protoke vazduha i zahtevne primene. Namenjena velikim komercijalnim i proizvodnim objektima.
Detalji proizvoda →10.120 m³/h • 14,1 kW*
Coolair CPQ 1100X
Direktni evaporativni rashladni sistem velikog protoka, namenjen ekonomičnom rashlađivanju velikih hala, radionica, skladišta i proizvodnih zona.
Detalji proizvoda →* Tehničke vrednosti su sa aktuelnih stranica proizvođačke ponude CoolTech-a i služe za orijentaciju. Izbor i broj jedinica određuju se proračunom i procenom konkretnog objekta.
Oblasti primene
Gde industrijsko hlađenje proizvodnje ima najviše smisla?

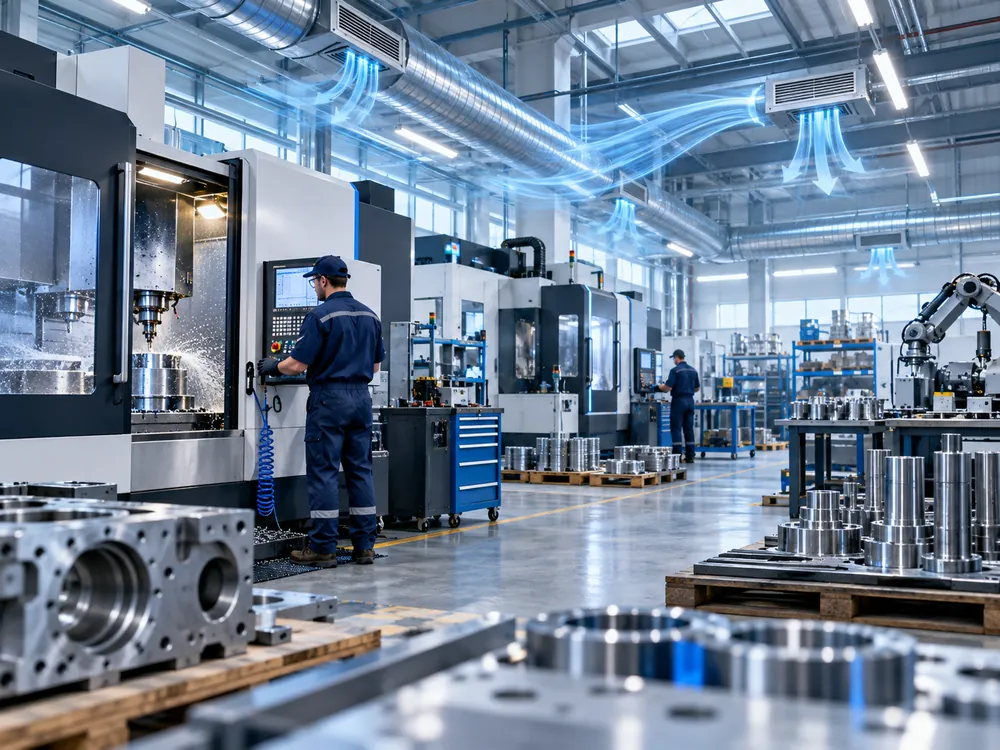

Metalna i mašinska industrija
Zone sa visokim internim toplotnim dobicima, mašinama i radnim mestima koja zahtevaju snažnu izmenu vazduha.

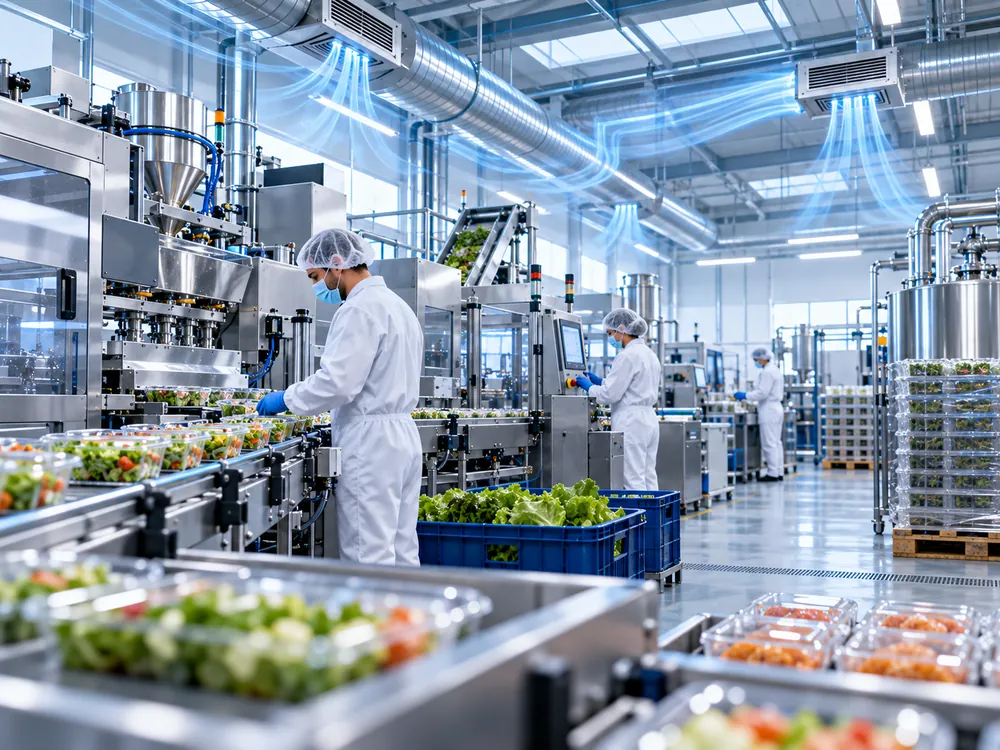

Prehrambena proizvodnja
Primene u kojima je važno sagledati temperaturu, kvalitet dovodnog vazduha i uticaj vlage na proces.

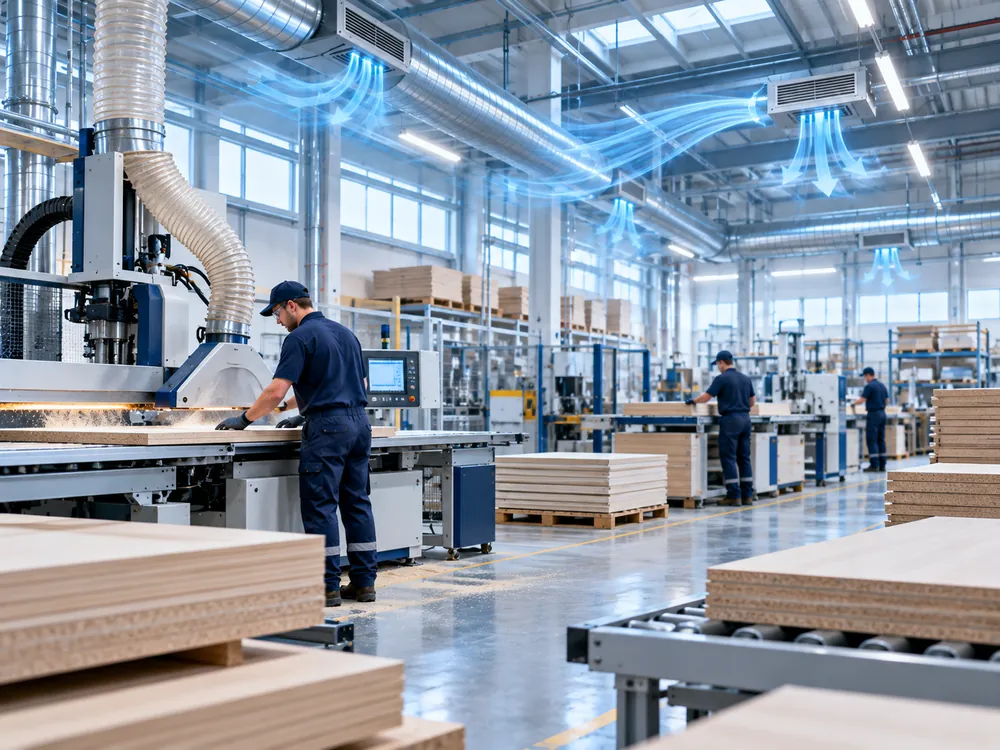

Drvna industrija
Proizvodne hale sa osetljivim materijalima i potrebom za pažljivim izborom načina hlađenja.

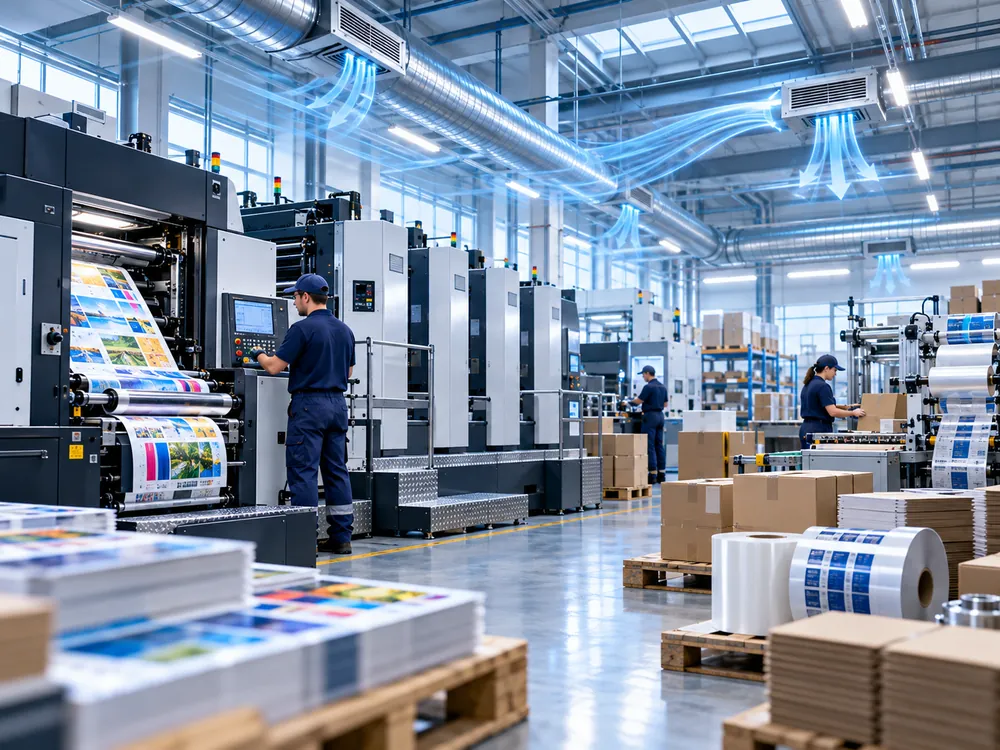

Štamparije i ambalaža
Procesi kod kojih stabilniji uslovi mogu biti bitni i za ljude i za materijale koji prolaze kroz proizvodnju.

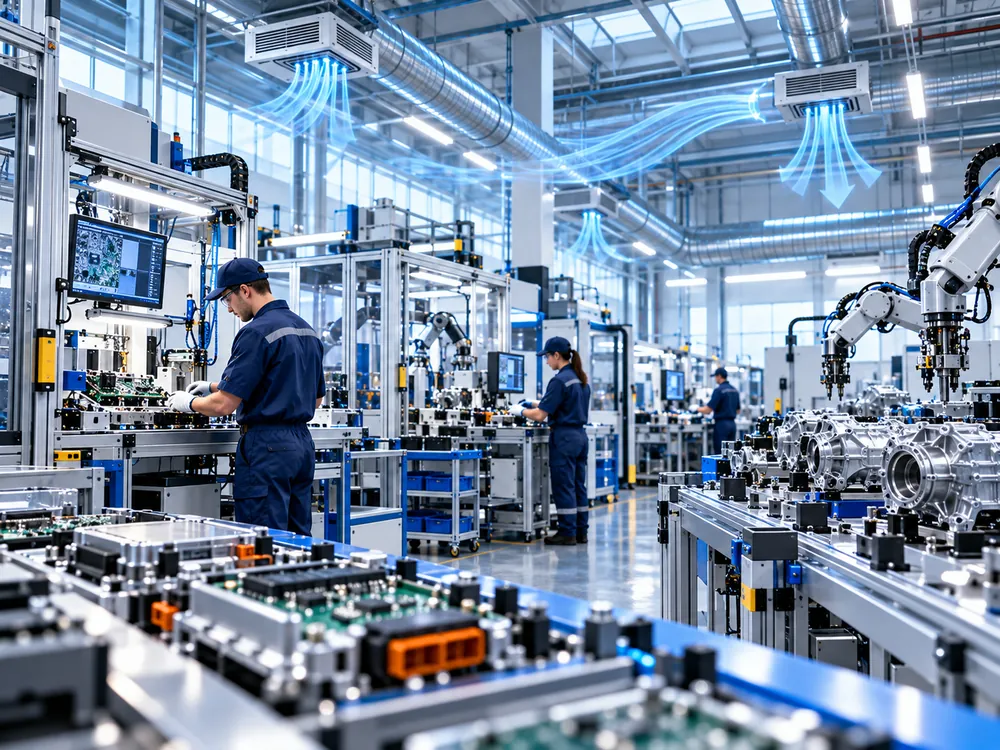

Elektronika i auto-industrija
Ciljano rashlađivanje radnih zona i dovod filtriranog spoljašnjeg vazduha u velike pogone.

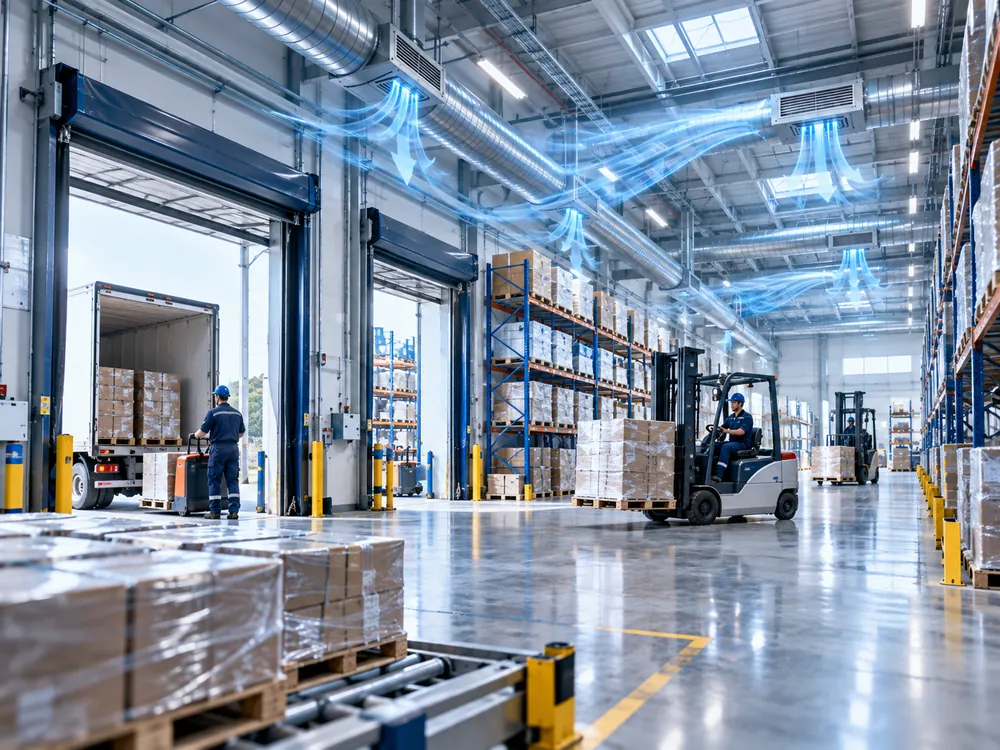

Skladišta i logistika
Velike zapremine, česte otvorene kapije i potreba za velikom količinom svežeg vazduha.
Zašto ovaj pristup
Hlađenje i ventilacija posmatraju se kao jedan sistem
Kod velikog proizvodnog objekta dobar rezultat ne zavisi samo od temperature vazduha na izlazu iz uređaja. Važno je kako se vazduh dovodi, gde prolazi, kojim putem napušta halu i da li zaista stiže do kritičnih radnih zona.
✓
Veliki protok vazduha
Projektovanje za industrijske zapremine i kontinuiranu izmenu vazduha.
✓
Ciljano hlađenje
Mogućnost fokusiranja na zone u kojima je toplotno opterećenje najveće.
✓
Svež vazduh
Kontinuirani dovod spoljašnjeg vazduha umesto oslanjanja samo na recirkulaciju.
✓
Prirodni rashladni medijum
Evaporativni proces koristi vodu za ostvarivanje efekta hlađenja.
✓
Fleksibilna integracija
Samostalni rad, predhlađenje ili dopuna postojećeg HVAC sistema, zavisno od projekta.
✓
Projektovanje prema pogonu
Visina, mašine, kapije i režim proizvodnje ulaze u procenu rešenja.
Od problema do sistema
Kako se dolazi do rešenja za konkretnu proizvodnju
01
Obilazak pogona
Pregled objekta, radnih zona, mašina, visine hale, kapija i postojećeg sistema ventilacije.
02
Analiza opterećenja
Definišu se kritične zone, zahtevi procesa, potrebni protoci i ograničenja u pogledu vlažnosti.
03
Izbor koncepta
Direktno, indirektno ili kombinovano evaporativno hlađenje, uz predlog distribucije vazduha.
04
Ugradnja i puštanje
Organizacija montaže, povezivanje sistema i podešavanje prema realnim uslovima rada.
Primer tipičnog problema
Proizvodnja sa više različitih toplotnih zona
Kada jedna hala ima linije koje oslobađaju različite količine toplote, klasična ideja „jedna temperatura za celu halu“ često nije najefikasniji cilj. Bolji pristup može biti kombinacija opšte izmene vazduha i ciljane isporuke rashlađenog vazduha u kritične zone.
Pošaljite podatke o pogonuVisina haleutiče na distribuciju i stratifikaciju toplog vazduha
Mašine i procesodređuju unutrašnje toplotne dobitke
Otvorene kapijemenjaju bilans i način ventilacije
Vlažnostodređuje izbor direktnog ili indirektnog sistema
Najčešća pitanja
Hlađenje proizvodnje – FAQ
Koje hlađenje je najbolje za proizvodnu halu?
Najbolje rešenje zavisi od zapremine, toplotnih dobitaka, vlažnosti, tipa procesa, otvorenosti objekta i radnih zona. Kod velikih hala često se prvo procenjuje da li je pogodnije direktno evaporativno hlađenje, indirektno evaporativno hlađenje ili kombinacija sa postojećim HVAC sistemom.
Koja je razlika između direktnog i indirektnog evaporativnog hlađenja?
Kod direktnog sistema spoljašnji vazduh prolazi kroz navlaženi medijum, hladi se i u prostor ulazi sa povećanom vlagom. Kod indirektnog Climate Wizard principa procesni i dovodni tokovi su odvojeni, pa se u objekat dovodi rashlađen svež vazduh bez dodavanja vlage.
Da li se može hladiti samo deo proizvodnje?
Da. U velikim pogonima često ima smisla ciljano hladiti radna mesta ili procesne zone sa najvećim toplotnim opterećenjem, umesto pokušaja da se identično tretira cela zapremina.
Da li evaporativno hlađenje radi sa otvorenim kapijama?
Za razliku od sistema čiji koncept zavisi od održavanja zatvorenog i recirkulacionog prostora, evaporativni sistemi su zasnovani na velikoj količini svežeg vazduha. Ipak, položaj kapija i putevi izlaska vazduha moraju biti deo projektnog rešenja.
Da li Climate Wizard povećava vlažnost u proizvodnji?
Climate Wizard koristi indirektni evaporativni M-Cycle koncept kod kojeg se vlaga iz radnog toka ne prenosi u dovodni vazduh. Zbog toga je interesantan za procese kod kojih povećanje vlage nije poželjno.
Koliko uređaja je potrebno?
Broj jedinica ne treba određivati samo prema površini hale. Potrebni su podaci o dimenzijama, visini, izvorima toplote, broju ljudi, izmenama vazduha, procesu i zahtevanoj distribuciji. Zato je obilazak pogona preporučen prvi korak.
Imate problem sa temperaturom u proizvodnji?
Pošaljite dimenzije objekta, opis procesa i informacije o najtoplijim zonama. CoolTech može da proceni da li je za pogon pogodniji Coolair, Climate Wizard ili kombinovano rešenje.
